همانطور که قبلا در مقاله “کدام مناسبتر است، گیتوی یا کارت تلفنی؟” به معرفی کارت ها و گیتوی ها و کاربرد هرکدام پرداختیم، یکی دیگر از راه های برقراری ارتباط خطوط E1 به مرکز تلفن های تحت شبکه، استفاده از گیتوی دیجیتال SANGOMA است که به دلیل کیفیت و پایداری که دارند مورد توجه مشتریان قرار میگیرند. از این رو تیم فنی ساعیان ارتباط سعی کرده تا یکی از متدوال ترین سوالات مشتریان را در این مقاله پاسخ دهد.
گیتوی های دیجیتال سنگوما در ظرفیت های 1 و 2 و 4 پورت موجود هستند که تنها تفاوت در آنها ساختار پورت آنها از منظر Straight connection یا Crossover connection است.
- – Sangoma VEGA 100G:
نوع تک پورت گیتوی های دیجیتال سنگوما که اتصال پورت E1 در آنها از نوع Straight است. به این معنی که کابل لینک E1 باید به شکل سوکت RG45 به پورت E1 گیتوی متصل شود.
نکته:

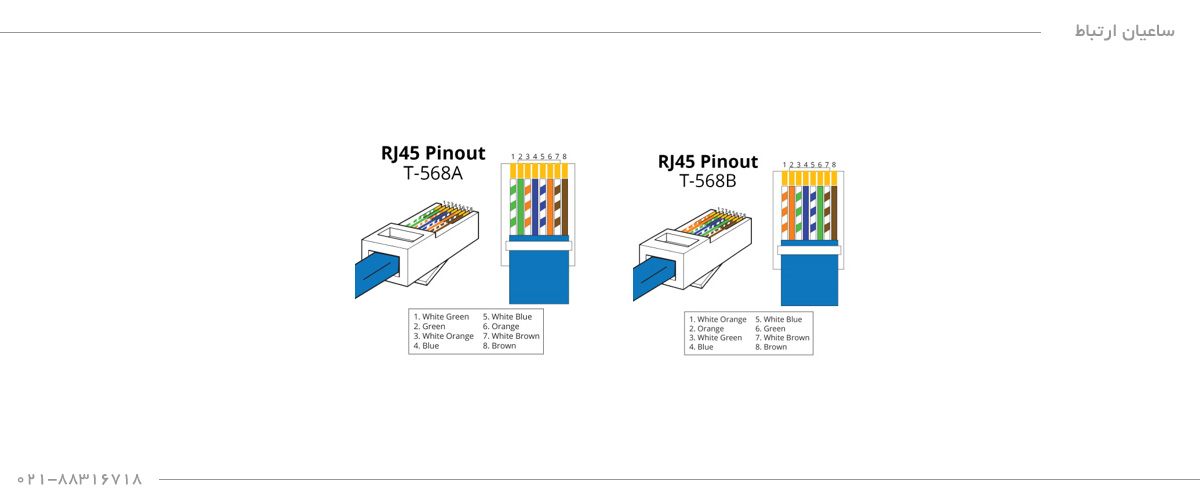

1- منظور از اتصال Straight، اتصال (RJ45 Type B or A) است. استفاده از هرکدام یک اتصال Straight خواهد بود.
2- در صورت UP نشدن لینک E1 ،Straight بودن لینک را از سمت Provider چک کنید. همچنین اگر بستر ارتباطی E1 که در اختیار دارید با استفاده از کابل های BNC و کابل Balun است، با جا به جایی کابل های Rx و Tx از Straight بودن کابل اطمینان پیدا کنید.
– Sangoma VEGA 200G:
مدلی از گیتوی دیجیتال سنگوما که دارای 2 پورت E1 است. ساختار این مدل از گیتوی های سنگوما بدین گونه است که پورت اول E1 همچون مدل VEGA 100G از نوع Straight است و پورت دوم E1 از نوع Crossover میباشد.
تصاویر زیر بیانگر محل پورت های اول و دوم E1 در گیتوی VEGA 200G سنگوما و همچنین دیاگرام کابل crossover برای پورت E1 دوم است.
تصویر زیر نحوه ساخت و دیاگرام اتصال E1 Crossover را بروی سوکت RJ45 نشان میدهد.
نکته: توجه داشته باشید که اتصال Crossover برای خطوط E1 با اتصال Crossover در شبکه متفاوت است.
